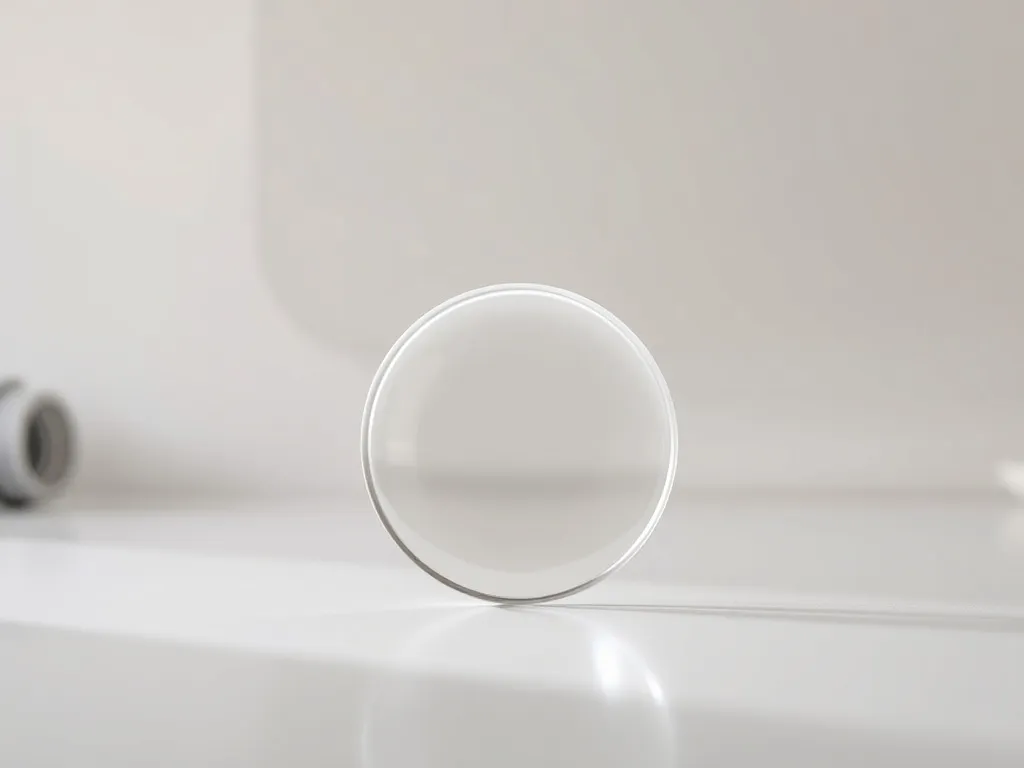

Soczewka rozpraszająca – co to jest i jak działa?

Nie wiesz, co to jest i jak działa soczewka rozpraszająca? W tym artykule wyjaśnię budowę, działanie i typowe zastosowania soczewek wklęsłych. Dowiesz się też, jakie parametry i ograniczenia mają te elementy optyczne.

Co to jest soczewka rozpraszająca?

Soczewka rozpraszająca to element optyczny o ujemnej ogniskowej, zwany też soczewką wklęsłą lub ujemną. Działanie polega na tym, że płaszczyzny i krzywizny jej powierzchni załamują padające promienie tak, że po przejściu stają się rozbieżne. W praktyce oznacza to, że promienie równoległe wydają się pochodzić z punktu po tej samej stronie soczewki co źródło, czyli z ogniska pozornego.

Soczewki rozpraszające występują w różnych kształtach, najczęściej jako soczewki dwuwklęsłe lub z jedną powierzchnią płaską i drugą wklęsłą. Wykonuje się je zarówno ze szkła, jak i tworzyw sztucznych takich jak PMMA czy poliwęglan. Typowe wartości współczynnika załamania dla materiałów używanych do soczewek rozpraszających mieszczą się w przedziale n ≈ 1,49–1,59.

Przykłady zastosowań obejmują:

• okulistyka — szkła korekcyjne dla krótkowzroczności,
• układy optyczne — elementy korekcyjne w obiektywach i systemach,
• rozpraszacze w instrumentach optycznych i elementy rozszerzające pole widzenia.

Jak działa soczewka rozpraszająca – zasada fizyczna i parametry?

Działanie opiera się na załamaniu światła opisanym przez prawo Snella, przy czym geometryczny kształt powierzchni decyduje o kierunku promieni. Promień padający równolegle do osi optycznej po przejściu przez soczewkę rozbiega, a jego przedłużenie przecina się z pozornym ogniskiem po tej samej stronie co źródło. W praktycznej analizie często stosuje się przybliżenie cienkiej soczewki, co upraszcza rachunki i konstrukcje geometryczne.

W notacji optycznej przyjmujemy konwencje znaków, w których ogniskowa f ma wartość ujemną dla soczewek rozpraszających. W rezultacie obraz utworzony przez soczewkę wklęsłą jest zazwyczaj obrazem pozornym i znajduje się po tej samej stronie co przedmiot. Zapisując wartości ogniskowe zawsze oznaczaj jednostki i znak, na przykład f = −50 mm.

Siła rozpraszania zależy od współczynnika załamania materiału oraz krzywizn obu powierzchni soczewki. Ogólnie rzecz biorąc, przy tej samej ogniskowej materiał o wyższym n pozwala stosować mniejsze krzywizny. To oznacza, że można zredukować grubość soczewki lub zmniejszyć sferyczność powierzchni, wybierając materiał o większym współczynniku załamania.

Ognisko pozorne i ujemna ogniskowa

Ognisko pozorne dla soczewki rozpraszającej to punkt, w którym przecinają się przedłużenia promieni rozbieżnych po przejściu przez soczewkę. W praktyce nie ma tam rzeczywistego skupienia promieni, ale ten pozorny punkt ma pełne znaczenie przy konstruowaniu obrazów i projektowaniu układów optycznych. Dzięki temu możesz określić kierunki promieni i położenie obrazu, chociaż nie można go wyświetlić na ekranie.

Przykładowe wartości ogniskowych ilustrują interpretację znaku i odległości: jeśli f = −50 mm, to ognisko pozorne leży 50 mm od soczewki po stronie, z której padają promienie. Podobnie f = −0,25 m oznacza ognisko pozorne oddalone o 250 mm po stronie padającej. Takie oznaczenia ułatwiają obliczenia konstrukcyjne i zamówienia komponentów.

Konsekwencje ujemnej ogniskowej dla projektowania układów optycznych obejmują:

• obraz utworzony przez soczewkę jest zazwyczaj pozorny i nie da się go uzyskać na ekranie,
• orientacja obrazu pozostaje taka sama jak orientacja przedmiotu, czyli obraz jest prosty,
• soczewki rozpraszające często łączy się z soczewkami dodatnimi, by uzyskać wymagane parametry układu.

Równanie cienkiej soczewki i zdolność skupiająca (dioptria)

Do opisu położenia obrazu stosujemy równanie cienkiej soczewki 1/f = 1/do + 1/di, z wyraźnym wskazaniem, że dla soczewki rozpraszającej f < 0. W takim przypadku odległość obrazu di jest ujemna, co oznacza obraz pozorny po tej samej stronie co przedmiot. Przy użyciu tego równania można obliczyć położenie obrazu znając odległość przedmiotu i ogniskową.

Przybliżony wzór producentów soczewek (lensmaker) dla cienkiej soczewki zapisujemy jako 1/f ≈ (n−1)(1/R1 − 1/R2), przy czym obowiązuje konwencja znaków promieni krzywizn. W praktyce stosuje się znak dodatni dla powierzchni wypukłej zwróconej do przedmiotu i ujemny dla powierzchni wklęsłej, a dla powierzchni płaskiej promień przyjmuje wartość nieskończoności.

Przy podawaniu wartości ogniskowych zawsze zamieszczaj jednostki (mm lub m) i znak (+/−). W praktycznych aplikacjach branży budowlanej podawaj dioptrię tylko gdy dotyczy użytkowania (np. szkła korekcyjne) lub projektowania optycznego — dla większości instalacji istotniejsze są wymiary i kąty niż dioptria.

Jak konstruować obraz w soczewce rozpraszającej?

Celem tej sekcji jest opisanie metody konstrukcji obrazu przy użyciu charakterystycznych promieni. Zamiast rysować pełne ścieżki falowe użyjesz trzech podstawowych reguł, które wystarczają do wyznaczenia położenia obrazu. Przyjmujemy przybliżenie cienkiej soczewki oraz oś optyczną jako linię symetrii.

Do konstrukcji obrazu użyj poniższych zasad, a następnie wyznacz przecięcie przedłużeń promieni:

• promień padający równolegle do osi głównej — po refrakcji rozbiega się tak, że jego przedłużenie przechodzi przez ognisko pozorne,
• promień skierowany na pozorne ognisko — po przejściu przez soczewkę wychodzi równolegle do osi,
• promień przechodzący przez środek soczewki — przebiega praktycznie bez odchylenia.

Aby narysować obraz krok po kroku zacznij od narysowania osi optycznej i obiektu po jednej stronie soczewki. Następnie poprowadź trzy charakterystyczne promienie z jednego punktu obiektu, wyznacz przedłużenia promieni rozbieżnych i znajdź ich przecięcie. Otrzymany punkt to wierzchołek obrazu pozornego leżący po tej samej stronie co obiekt.

Promienie konstrukcyjne używane przy rysunku

Każdy z promieni ma określoną rolę w konstrukcji obrazu. Promień równoległy po przejściu przez soczewkę biegnie tak, że jego przedłużenie przechodzi przez ognisko pozorne. Promień przechodzący przez środek soczewki nie zmienia kierunku w przybliżeniu cienkiej soczewki. Promień skierowany na ognisko po stronie wyjścia wychodzi po przejściu równolegle do osi.

Przykład liczbowy ułatwia zastosowanie równania cienkiej soczewki. Jeśli obiekt leży do = 200 mm przed soczewką o f = −50 mm, to podstawiając do równania 1/f = 1/do + 1/di otrzymasz 1/(−0,05) = 1/0,2 + 1/di, skąd 1/di = −20 − 5 = −25 1/m i więc di = −0,04 m czyli obraz pozorny 40 mm przed soczewką po tej samej stronie co obiekt.

Typowy schemat konstrukcyjny obejmuje kroki:

• narysuj oś optyczną i pozycję soczewki,
• poprowadź promień równoległy, promień przez środek i promień odpowiadający ognisku,
• wyznacz przecięcie przedłużeń promieni by znaleźć położenie obrazu.

Cechy obrazu – dlaczego jest prosty, pomniejszony i pozorny

Obraz tworzony przez soczewkę rozpraszającą jest zwykle prosty, ponieważ przedłużenia promieni przecinają się po tej samej stronie co przedmiot i nie dochodzi do odwrócenia względem osi pionowej. Obraz jest pomniejszony, gdy przedmiot znajduje się dalej od soczewki niż jej ogniskowa, bo rozbieżność promieni powoduje mniejsze kąty widzenia obrazu. Ponieważ promienie załamane nie przecinają się po przeciwnej stronie soczewki, obraz jest pozorny i nie da się go złapać na ekranie.

Stopień pomniejszenia zależy od stosunku odległości przedmiotu do ogniskowej i opisuje go wzór powiększenia m = −di/do. Dla soczewki rozpraszającej znak di jest ujemny, co daje m > 0 i wskazuje, że obraz ma tę samą orientację pionową co przedmiot. Dzięki temu łatwo interpretujesz wyniki konstrukcji geometrystycznej i przewidujesz wrażenia użytkownika.

Praktyczne konsekwencje dla użytkownika końcowego obejmują:

• w okularach do krótkowzroczności obraz może wydawać się nieco mniejszy niż bez korekcji,
• w układach optycznych należy uwzględnić skalowanie obrazu przy dopasowywaniu elementów,
• przy projektowaniu wizjerów czy lusterek pola widzenia stosuje się korekcyjne elementy, aby zrekompensować pomniejszenie.

Jakie zastosowania mają soczewki rozpraszające – praktyczne przykłady i typowe parametry?

Soczewki rozpraszające znajdują zastosowanie w wielu dziedzinach, od medycyny po przemysł. W okulistyce służą jako szkła korekcyjne dla krótkowzroczności. W układach optycznych pojawiają się jako elementy korekcyjne w obiektywach i systemach optycznych, a także w rozszerzaczach wiązki laserowej.

Inne przykłady to soczewki montowane na szybach jako samoprzylepna soczewka Fresnela zwiększająca pole widzenia, używana w pojazdach lub kasach sklepowych. W zastosowaniach edukacyjnych i demonstracyjnych stosuje się lekkie polimerowe soczewki do pokazu rozproszeń i konstrukcji obrazów. Dla różnych zastosowań ważne są odmienne parametry jak ogniskowa, materiał i powłoki antyrefleksyjne.

W praktyce najistotniejsze parametry zależą od zastosowania i obejmują średnicę soczewki, grubość krawędzi i środkową, jak również powłoki antyrefleksyjne. Dla układów precyzyjnych ważne są również tolerancje centrowania i jakość powierzchni. Dla zastosowań zewnętrznych warto wybrać materiały odporne na UV i zmiany temperatury.

Jakie są wady i ograniczenia soczewek rozpraszających?

Główne ograniczenia to brak rzeczywistego ogniska i większe skłonności do aberracji przy dużych kątach padania i silnych krzywiznach. Soczewki wklęsłe same w sobie nie skorygują wszystkich deformacji obrazu i często wymagają zastosowania zestawów wieloelementowych. W przypadku dużych apertur i ekstremalnych geometrii pojawiają się istotne zniekształcenia.

Rozmiar i krzywizna wpływają na pole widzenia i odchylenia promieni. Większe kąty widzenia zwiększają aberracje sferyczne i chromatyczne, co prowadzi do rozmycia obrzeży i kolorowych obwódek. Przy projektowaniu układów optycznych trzeba zatem bilansować wymagania dotyczące rozmiaru, jakości obrazu i kosztów materiałowych.

Aberracja chromatyczna i aberracja sferyczna

Aberracja chromatyczna wynika z zależności współczynnika załamania od długości fali, co powoduje, że różne barwy ogniskują się w różnych punktach i powstają kolorowe obwódki. Aberracja sferyczna pojawia się, gdy promienie odbiegające od osi mają inną efektywną ogniskową niż promienie bliskie osi. Obie aberracje pogarszają ostrość i kontrast obrazu.

Parametry nasilające te aberracje to duża apertura, mały promień krzywizny oraz materiały o wysokiej dyspersji. W praktyce skutkiem jest widoczne rozmycie krawędzi, spadek ostrości na obrzeżach oraz kolorowe zniekształcenia, które mogą być problematyczne w systemach obrazowania i precyzyjnych instrumentach.

Typowe symptomy, które możesz zaobserwować to:

• kolorowe obwódki wokół kontrastowych krawędzi,
• brak ostrości na obrzeżach pola widzenia,
• zniekształcenia kształtu obiektów przy dużych kątach widzenia.

Sposoby korekcji i wpływ materiału oraz ośrodka na działanie soczewki

Metody korekcji obejmują stosowanie zestawów soczewek, na przykład dubletów łączących soczewkę dodatnią i ujemną w celu zredukowania aberracji chromatycznej. Wybór materiałów o niskiej dyspersji oraz projektowanie asferycznych powierzchni także znacząco poprawia jakość obrazu. W zastosowaniach precyzyjnych używa się kombinacji powłok i geometrii, by zminimalizować negatywne efekty.

Ośrodek otaczający soczewkę wpływa na ogniskową poprzez względny współczynnik załamania. Jeśli soczewka zanurzy się w ośrodku o większym n niż powietrze, efektywna ogniskowa może się zmienić, a soczewka rozpraszająca może stać się skupiającą. Takie zjawiska są istotne w aplikacjach zanurzeniowych lub przy użyciu soczewek w cieczach optycznych.

Wybierając soczewkę musisz rozważyć kompromisy:

• koszt materiału versus jakość obrazu,
• masa i trwałość versus odporność na UV,
• precyzja kształtu versus cena produkcji.

Przy łączeniu soczewek zawsze zanotuj odległość międzysoczewkową — nawet niewielka przerwa powietrzna zmienia efektywną ogniskową układu; przy projektach użytkowych przyjmuj odległości i tolerancje liczone w mm, a nie w procentach, aby uniknąć błędów montażowych.

Jak wybrać i zamontować soczewkę rozpraszającą – praktyczne wskazówki i orientacyjne wartości?

Przy wyborze zwróć uwagę na dopasowanie ogniskowej/dioptrii do zadania, materiał pod kątem wytrzymałości mechanicznej i odporności na promieniowanie UV oraz odpowiednią średnicę dla wymaganego pola widzenia. Dla zastosowań zewnętrznych wybieraj materiały odporne na starzenie. Jeśli istotna jest jakość obrazu, uwzględnij powłoki antyrefleksyjne i tolerancje wykonawcze powierzchni.

Orientacyjne wartości montażowe to między innymi tolerancje centrowania. Dla małych soczewek zalecane centrowanie wynosi <0,5 mm idealnie, a w większych układach optycznych typowo przyjmuje się <1% średnicy. Maksymalne dopuszczalne przechylenie dla aplikacji precyzyjnych często leży poniżej 1°, co zapobiega zauważalnemu przesunięciu obrazu.

Dobra praktyka montażowa obejmuje użycie uchwytów dostosowanych do średnicy z miękkimi podkładkami oraz unikanie punktowego zaciskania krawędzi. Zapewnij także luz termiczny, by soczewka mogła się rozszerzać bez naprężeń. Zabezpiecz krawędzie przed uszkodzeniem i stosuj uszczelnienia odporne na starzenie.

Bezpieczeństwo i trwałość wymagają stosowania materiałów uszczelniających odpornych na warunki atmosferyczne oraz unikania agresywnych rozpuszczalników przy czyszczeniu. W montażu paneli optycznych pamiętaj o amortyzacji mechanicznej i ochronie antyrefleksyjnej w miejscach o silnym nasłonecznieniu.

Przy zamawianiu soczewki podaj następujące dane:

• średnica,
• ogniskowa z znakiem (np. f = −50 mm),
• materiał,
• tolerancja grubości i powłoki.

Co warto zapamietać?:

• Soczewka rozpraszająca (wklęsła, ujemna) ma ujemną ogniskową (np. f = −50 mm, D < 0), tworzy obraz pozorny, prosty i zwykle pomniejszony po tej samej stronie co przedmiot; jej działanie opisuje równanie cienkiej soczewki 1/f = 1/do + 1/di.
• Siła rozpraszania zależy od współczynnika załamania (typowo n ≈ 1,49–1,59) i krzywizn powierzchni; materiały o wyższym n pozwalają na mniejsze krzywizny i cieńsze soczewki, a ognisko soczewki rozpraszającej jest pozorne (f < 0).
• Kluczowe zastosowania: okulistyka (−0,5 D do −8 D dla krótkowzroczności), korekcja w obiektywach i układach optycznych (f od −5 do −200 mm), rozszerzacze wiązki laserowej (f od −10 do −100 mm), samoprzylepne soczewki Fresnela na szyby oraz tanie soczewki edukacyjne.
• Główne ograniczenia: brak rzeczywistego ogniska, silne aberracje sferyczne i chromatyczne przy dużej aperturze i małych promieniach krzywizny; korekcję uzyskuje się przez dublety (soczewka dodatnia + ujemna), materiały o niskiej dyspersji i powierzchnie asferyczne, przy czym ośrodek (np. ciecz) może zmienić znak ogniskowej.
• Przy wyborze i montażu: określ średnicę, ogniskową z wyraźnym znakiem (np. f = −50 mm), materiał i powłoki; zachowaj centrowanie <0,5 mm (lub <1% średnicy), przechylenie <1°, stosuj uchwyty z miękkimi podkładkami, luz termiczny, odporne na UV materiały i uszczelnienia, unikaj punktowego zaciskania i agresywnych rozpuszczalników.
